金相圖譜（Metallographic Atlas） 是通過金相顯微鏡、掃描電子顯微鏡（SEM）等設備觀察金屬或合金樣品后，記錄的顯微組織圖像。它展示了材料的微觀結構特征，例如：

• 晶粒大小與形狀：反映材料的加工工藝（如鑄造、鍛造、熱處理）。

• 相組成：如鐵素體、奧氏體、馬氏體（鋼鐵中常見相）。

• 缺陷：氣孔、裂紋、夾雜物等。

• 析出物或第二相：如碳化物、金屬間化合物。

金相圖譜是材料科學的核心工具，用于：

• 質量控制：驗證材料是否達到預期性能。

• 失效分析：通過微觀結構異常判斷斷裂、腐蝕等失效原因。

• 工藝優化：調整熱處理或加工參數以改善材料性能。

金相圖譜作為材料微觀結構的可視化工具，在材料科學、工程領域和工業生產中具有不可替代的作用。以下是其核心作用的詳細分類及具體應用場景：

一、材料性能評估與質量控制

1. 微觀組織與宏觀性能的關聯

• 通過分析晶粒尺寸、相分布等，預測材料的強度、韌性、耐腐蝕性等性能。

• 例如：細晶粒鋼（晶粒尺寸＜10μm）通常具有更高的強度和韌性。

2. 生產質量監控

• 檢查鑄造、鍛造、焊接等工藝后的組織均勻性。

• 典型應用：汽車發動機缸體鑄造后，通過金相圖譜檢測是否存在縮松或冷隔缺陷。

3. 標準符合性驗證

• 依據行業標準（如ASTM、ISO）評估材料是否達標。

• 案例：航空用鈦合金需滿足AMS 4928標準，要求無α相偏析。

二、工藝優化與研發支持

1. 熱處理工藝改進

• 通過觀察淬火、回火后的組織（如馬氏體含量、碳化物析出），調整溫度和時間參數。

• 例如：高速鋼刀具的硬度取決于淬火后殘余奧氏體的比例。

2. 加工工藝驗證

• 冷軋/熱軋后的晶粒變形程度、再結晶狀態分析，指導軋制工藝優化。

• 案例：鋁合金板材沖壓開裂時，金相圖譜可能顯示晶粒流線異常，需調整軋制方向。

3. 新材料開發

• 分析新型合金（如高熵合金）的相組成和穩定性，指導成分設計。

• 科研實例：3D打印鎳基高溫合金中，通過SEM圖譜觀察γ'強化相的分布。

三、失效分析與故障診斷

1. 斷裂原因追溯

• 觀察斷口附近的微觀組織，判斷是疲勞斷裂（貝紋線）、脆性斷裂（解理臺階）還是應力腐蝕開裂。

• 經典案例：某橋梁螺栓斷裂，金相分析發現晶界硫化物夾雜，推斷為冶煉雜質導致。

2. 腐蝕與磨損機制研究

• 分析腐蝕產物形貌（如點蝕坑、晶間腐蝕）或磨損表面（剝層、磨粒劃痕）。

• 例如：不銹鋼在氯離子環境中發生點蝕，金相圖譜顯示蝕坑周圍貧鉻區。

3. 壽命預測

• 通過長期服役后組織的退化（如蠕變空洞、碳化物粗化），評估材料剩余壽命。

• 應用場景：電廠高溫管道使用10萬小時后，金相檢測發現晶界碳化物聚集，需提前更換。

四、教育與技術傳承

1. 教學與培訓

• 作為教材插圖，幫助學生理解抽象概念（如珠光體層片間距對強度的影響）。

• 典型應用：金屬學課程中對比退火態與淬火態鋼的組織差異。

2. 經驗知識沉淀

• 積累行業內的典型缺陷圖譜，形成數據庫供新人學習。

• 例如：鑄造行業將常見缺陷（縮孔、夾渣）圖譜匯編成冊，用于技術培訓。

五、跨學科協同分析

1. 與成分分析技術結合

• 結合EDS（能譜分析）確定析出相成分，或通過EBSD（電子背散射衍射）分析晶體取向。

• 案例：鋁合金中不明第二相通過SEM-EDS確認為FeAl?，指導冶煉除雜。

2. 數字化與人工智能應用

• 利用圖像識別技術自動分類組織（如AI識別球墨鑄鐵中的石墨球化率）。

• 前沿方向：深度學習模型（如CNN）用于快速評估晶粒度等級。

六、特殊場景應用

1. 考古與文物修復

• 分析古代金屬文物（如青銅器）的鑄造工藝和腐蝕機理，指導修復方案。

• 實例：越王勾踐劍的金相分析顯示表面硫化處理工藝，揭示古代防銹技術。

2. 司法鑒定

• 通過失效部件的微觀組織異常，追溯生產責任（如熱處理未達標的證據）。

• 案例：交通事故中剎車盤斷裂，金相檢測發現組織過熱，判定為制造商責任。

總結：金相圖譜的核心價值

1. 橋梁作用：連接材料的“成分-工藝-組織-性能”鏈條，是理解材料行為的核心工具。

2. 決策依據：為設計、生產、維護提供微觀證據，降低試錯成本。

3. 技術創新：推動新工藝開發（如增材制造）和材料性能極限突破。

學習建議：掌握金相圖譜需從經典案例入手，例如對比20鋼（退火態鐵素體+珠光體）與T10鋼（淬火馬氏體+殘余奧氏體）的圖譜差異，結合實際問題（如“某零件硬度不足”）進行反向推演，逐步積累經驗。

本站提供以下金相圖譜類電子書和手冊下載：

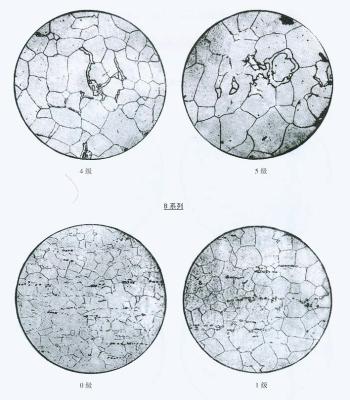

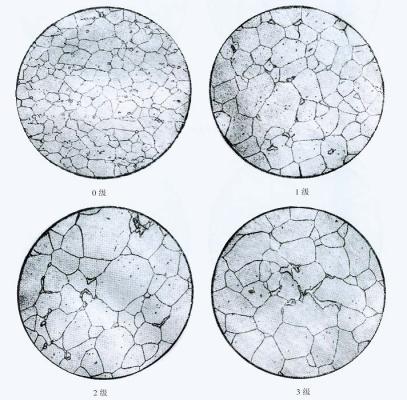

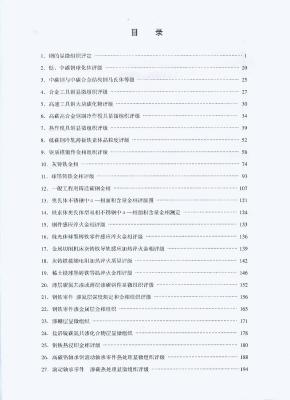

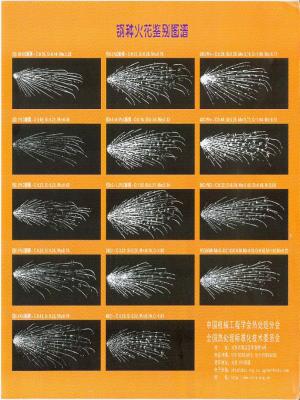

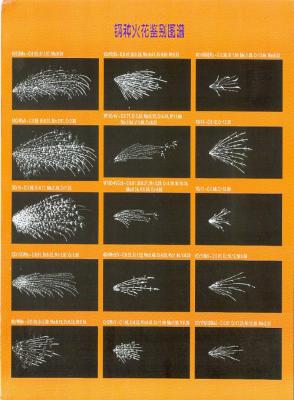

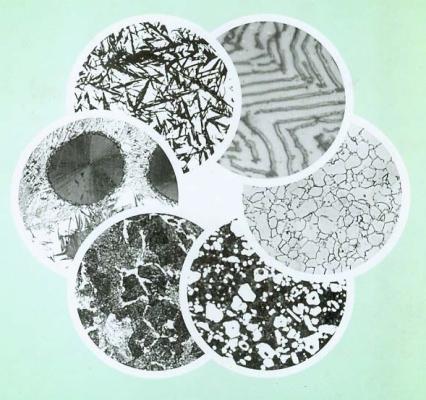

★標準金相圖譜 全書 PDF 下載

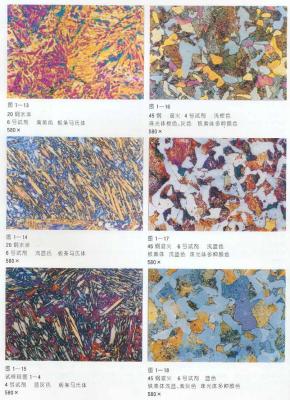

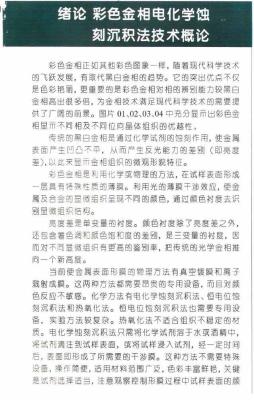

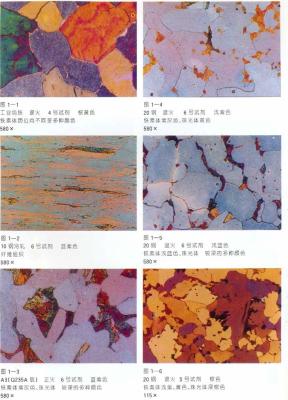

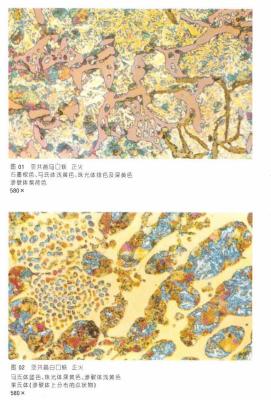

彩色金相圖譜 PDF 高清圖片

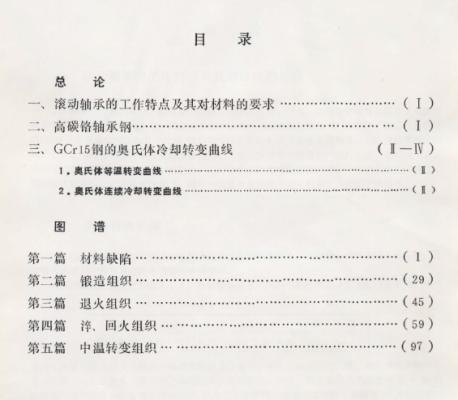

高碳鉻軸承鋼金相圖譜 全書 PDF 下載

以下文件 不定期增加更新中.......

• 《GBT 8755-1988 鈦及鈦合金術語金相圖譜》.pdf

• 《標準金相圖譜》-中國機械工程學會-全國熱處理標準化技術委員會.pdf

• 《彩色金相圖譜 Metal specimen set Metallurgical Study》英文版.pdf

• 《彩色金相圖譜》遼寧科學技術出版社 劉瑞琦編著.pdf

• 《常用結構鋼金相圖譜》國防工業出版社.pdf

• 《船用材料金相圖譜》上海交通大學主編.pdf

• 《鋼鐵金相圖譜》(任頌贊，張靜江，陳質如，施友方，毛照樵，高漢文 編著).pdf

• 《高清金相圖譜之鋁及鋁合金》.pdf

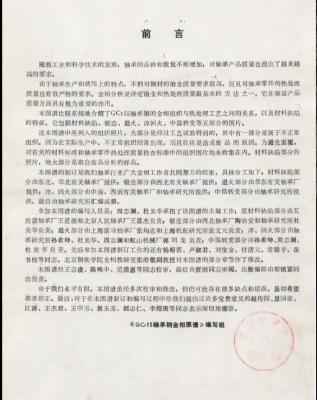

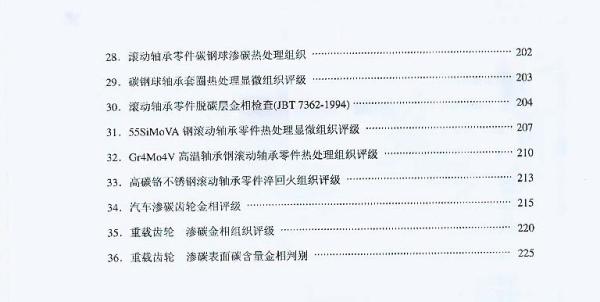

• 《高碳鉻軸承鋼金相圖譜》-機械工業部洛陽軸承研究所-1983.pdf

• 《工具鋼金相圖譜》-機械科學研究院.pdf

• 《國外99張彩色金相圖譜以及熱處理工藝曲線》.pdf

• 《鑄造高速鋼金相圖譜》.pdf

  看到這里想必您已經對我們的產品已經了解的差不多了，您可能還對下面的產品和信息感興趣：

  精密鋼管(不銹鋼管/不銹鋼光亮管)

  精密鋼管的硬度與抗拉強度的關系

• 《最新有色金屬金相圖譜大全》主編：高強（有色金屬研究院教授）.pdf

• 《QCC JT-2010 汽車常用材料金相圖譜》(長城汽車).pdf

• 《合金鋼金相圖譜》.pdf

• 《組織金相圖譜匯總》.pdf

• 《常用金屬材料的彩色金相圖譜》-PPT

• 《金相圖譜在線數據庫》：

• MATERIALS Project：提供材料晶體結構數據。

• ASM Micrograph Center：海量金相圖片庫。

本站提供以上文件下載
